产品与服务

一、双狐油藏地质分析系列软件(GRS)产品介绍
       1. 单井剖面分析系统
       2. 多井剖面分析系统
       3. 综合地质剖面分析系统
       4. 多井地层对比分析系统
       5. 油藏连通性分析系统
       6. 沉积相分析系统
       7. 开发现状图分析系统
       8. 等值线分析系统
       9. 符号库管理
二、双狐油藏地质分析系列软件(GRS)整体特点:
      1. 操作简单、灵活。例如一键式生成图例。
      2. 图形和数据互动。
      3. 数据来源多样化,Oracle、SQL Server数据库,Excel、文本文件。
      4. 数据加载简便,复制粘贴文件、灵活匹配数据表,快速成图。
      5. 图形清晰、美观,符合行业标准。
三、独特模块特点:
 综合地质剖面

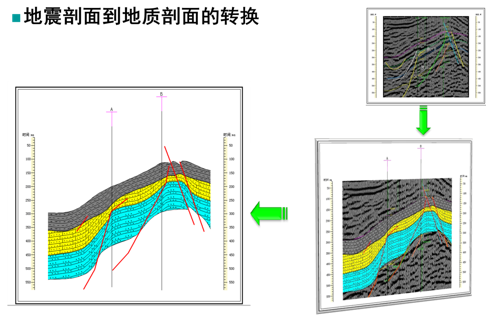

      同时生成多条剖面,剖面交点闭合解释;准确刻画断层断距;绘制斜井或水平井轨迹;实现地震剖面到地质剖面的转换。
 多井地层对比
      多口井联动操作,且地层(小层)自动整体对比。
 油藏连通图
      连井线立体拓扑关系,旋转、拖拽等多角度展示。
 沉积相分析

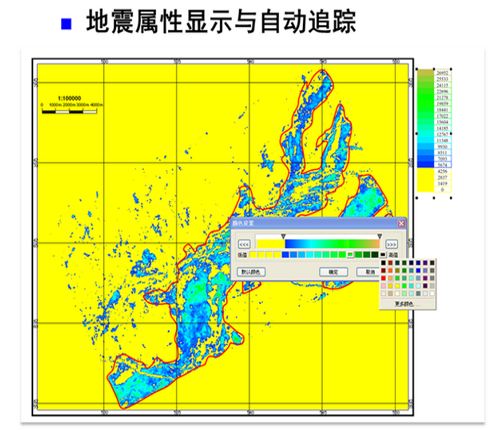

      单井相模式判别,平面相自动生成,点、线、面三者互动;并可导入地震层切片数据作为划相依据。

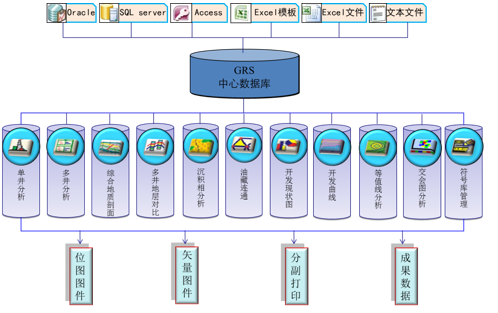

四、软件的工作流程


五、软件的详细介绍

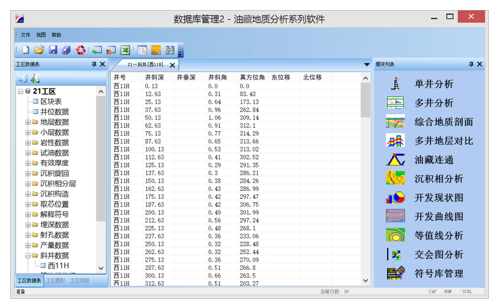

支持多工区管理,模块清晰

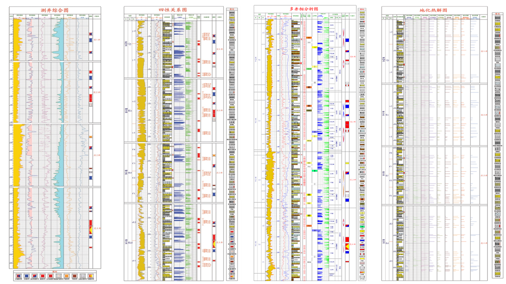

模块一、单井剖面分析系统

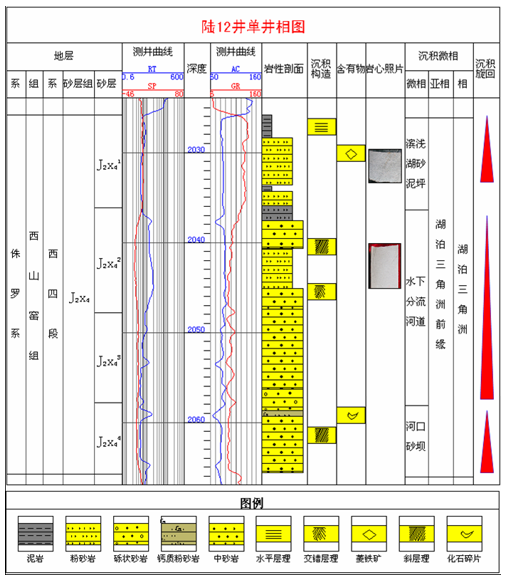

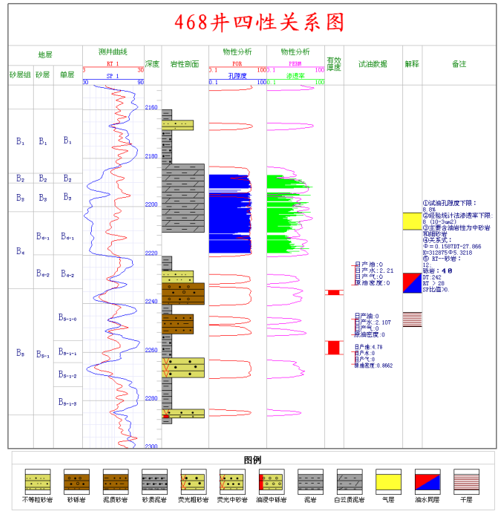

可以做与单井有关的所有分析图:综合柱状图、四性关系图、单井相分析图、测井综合图、地化热解图以及自定义图,主要用于单井分析、井位设计等.
-软件特点
      1. 成图方式采用模板和自定义方式,做好的单井图可以保存为模板方式;
      2. 方便调整地层层位,整体识别地层上下标,以及图形和数据互动性;
      3. 方便添加交会图、制作斜井剖面图;
      4. 岩性符号的修改,合并,删除并可等宽或不等宽显示;
      5. 测井曲线的边界填充、阈值填充、色标填充及拖拽对比;
      6. 可以提取局部测井曲线数据进行详细分析、解释岩性、可对曲线进行数据统计和编辑;
      7. 用单一GR或SP测井曲线计算地层的泥质含量;
      8. 用CNL、DEN、AC中的一条曲线数值来计算地层的孔隙度;
      9. 可对单井剖面进行单孔隙分析计算;
      10.定义测井曲线标准相模式,以识别沉积相;
      11.利用常规测井曲线计算孔隙度、泥质含量、含水饱和度及地层渗透率;
      12.物性资料的杆状和曲线显示;
      13.灵活方便地添加沉积构造、含有物符号,图片及提取其数据;
      14.灵活方便地编辑试油、取芯、有效厚度、旋回、解释结果及提取其数据.
效果图:


模块二、多井分析系统
多井剖面分析软件是在单井剖面分析软件的基础之上增加了盆地或凹陷综合柱状图,从单井资料显示发展到多井资料的 绘图展示。该模块可以绘制“相同刻度多口井四性关系图”、“沉积相图”等基于多井上的柱状剖面图类。
-软件特点
      1.继承了“单井剖面图”功能与编辑的简单、灵活性;
      2.数据加载采用多井数据整体管理;
      3.结合目标地层的选择来筛选代表井;
      4.可方便增加、删除代表井和井道;
      5.编辑多井图道内容采用上下一致联动方式;
      6.每口井的图头可以开合操作,便于用户对各井进行参数调整;
      7.多井剖面图的输出采用整体化的方式,可以保存、打印。
效果图:

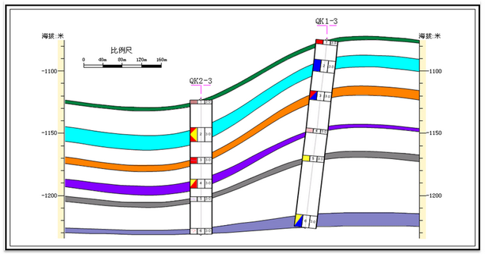

模块三、综合地质剖面分析系统
利用区域地质、测井、录井、井斜、构造、地震解释等资料,将井位按照实际位置根据分层数据自动进行连接,用于进行多井地层、小层、砂体对比,制作地层(砂体)对比图、构造剖面图、岩相剖面图、油藏剖面图等。
-软件特点:
      1. 选井可视化,可同时选取多条剖面,自动生成剖面图;
      2. 可添加、编辑透镜体、层位线、断层线、油水分界线;
      3. 通过井斜数据绘制斜井或水平井轨迹,同时在轨迹上显示测井曲线;
      4. 可选择显示岩性剖面及测井曲线;
      5. 可平滑层位线,方便进行编辑;
      6. 各种编辑井数据可实时动态显示;
效果图:

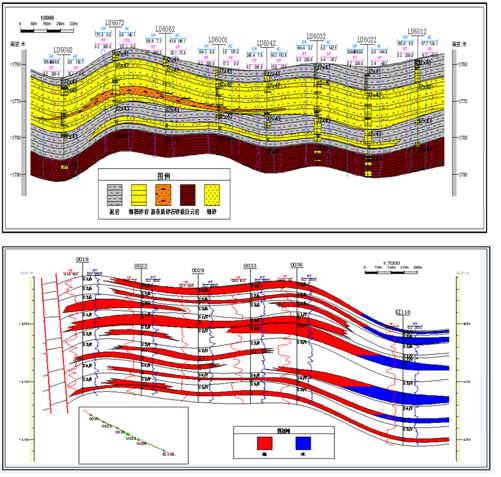

精细油藏刨面图

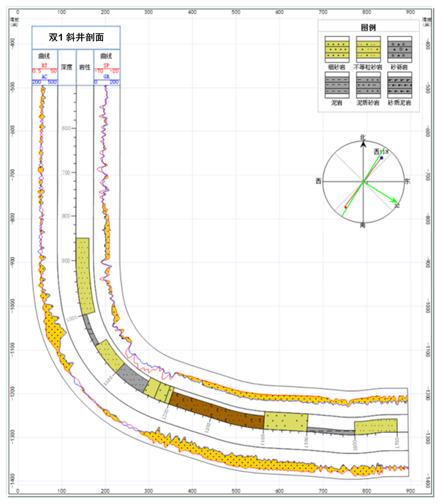

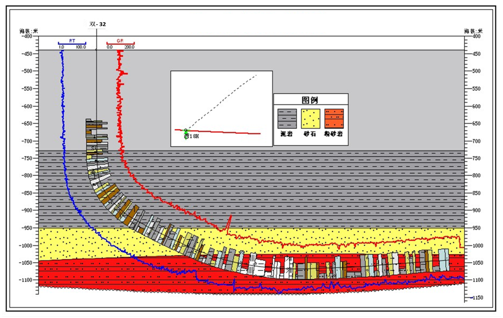

水平井刨面图


小层解释

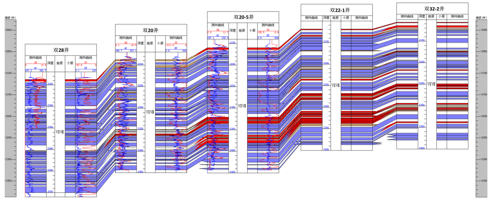

模块四、多井地层对比分析系统
多井地层对比软件是在单井基础之上同时选取多口井进行地层(小层)对比。它利用测井曲线的相关性、小层的名称以及所在层组中位置等因素进行自动和手动的地层(小层)对比。
-软件特点
      1.具备单井模块上原有的所有图道和编辑功能,采用深度和海拔的成图方式;
      2.可自动、手动对比曲线段和小层,对井内图道可任意添加、删除、调整位置等;
      3. 所有井内图道内容采用整体联动方式;
      4.通过测井曲线的相关性一次性整体或局部多口井对比小层;
      5.可根据层组位置及小层名称整体对比多口井;
      6.可选择一个层位对多口井一次性层拉平,并可进行海拔和深度切换显示;
      7.可灵活的填加图道、小层以及插入井;
      8.可灵活的显示和隐藏层位线、小层道和地层道;
      9.显示单层的产能。
效果图:


模块五、油藏连通性分析系统

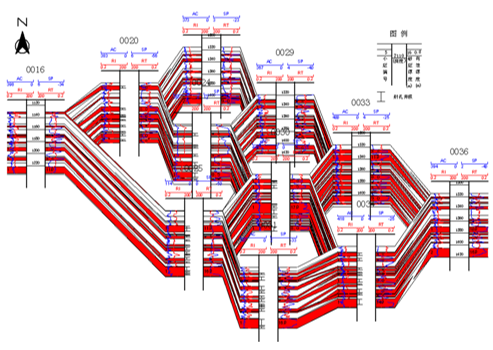

利用井位坐标、测井、岩性、试油、小层物性等资料,按照空间拓扑关系,以立体形式展示储层及油、气、水的空间分布状态,分析小层的对比关系,用于研究储层的连通性和分布规律,为油田评价、开发方案的调整扩边、井网密度的调整提供坚实的地质依据。
-软件特点
      1. 选井可视化,任意组合对比关系,自动生成连通图;
      2. 支持数据与图件关联互动,可整体加载测井曲线;
      3. 立体显示,油水关系清晰;
      4. 可任意删除遮挡剖面,方便逐级观察;
      5. 可任意旋转视角,分析油水关系;
      6. 可添加、编辑层位线、尖灭线、锯齿状线、油水分界线等;
      7. 可选择显示岩性剖面、测井曲线、射孔符号,绘制地层对比图。
效果图:


模块六、沉积相分析系统

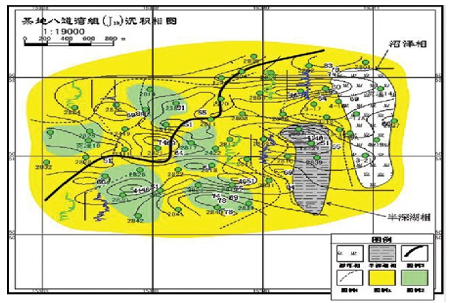

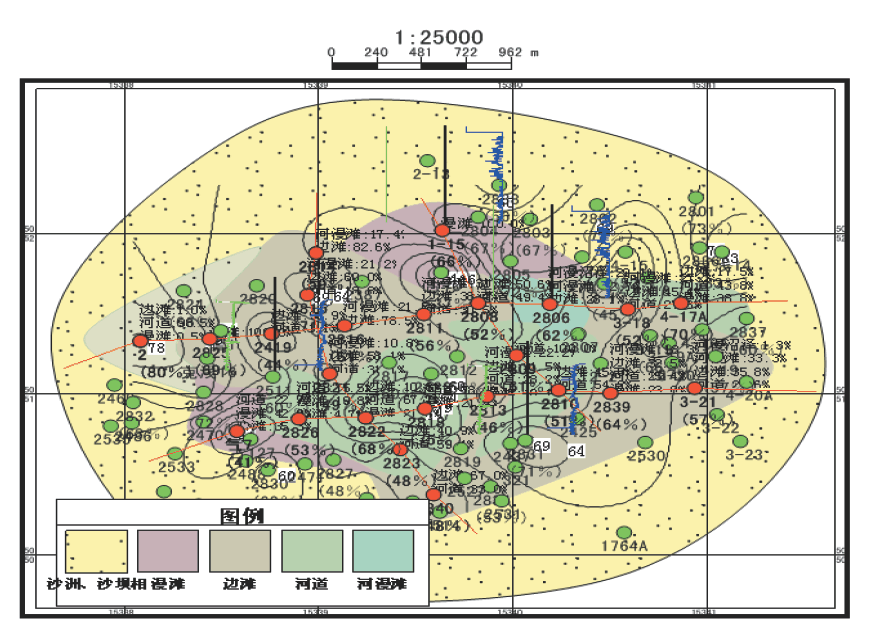

沉积相分析系统:利用井位坐标、地层、岩性、测井曲线等数据,结合地质综合研究获得的单井微相分析和砂岩百分含量等数据,进行目的层平面沉积相分析,绘制沉积相平面图。为综合地质研究和油藏描述提供便捷的软件工具。
-软件特点:
      1. 选井可视化,自动或手工选井,可界定划相范围,自动生成的等值线;
      2. 利用测井曲线的标准相模式划分单井相;
      3. 利用单井中的沉积微相和沉积旋回,准确的绘制岩相剖面;
      4. 利用单井相数据自动划分平面相;
      5. 可灵活的编辑单井相、剖面相和平面相并且三者可方便地互动;
      6. 采用图层控制可选择显示或关闭井柱、岩性剖面、测井曲线、等值线等;
      7. 曲线可整体加载,可手工插井和手工连井以及显示产量数据;
      8. 提供大量的沉积相符号,并可以自定义、扩展沉积相符号。
效果图:

QQ图片20171228104426.png QQ截图20171017162830.png

模块七、开发现状图分析系统

开发现状图是采用直方图、饼状图、柱状图、半圆图四种方式,用于表达不同时间段,不同流体性质的开发现状。在开发现状图模块中可以分别展示:日产量、月产量,年产量和累计产量。

-软件特点:

      1. 选井可视化,自动或手工选井,可界定选井范围,自动生成用户指定的等值线;
      2. 自动生成油气水产量显示图;
      3. 直接在底图上加载油,汽,水产量的显示图;
      4. 可以通过“图类型选择开关”方便地切换各种开发现状图类型;
      5. 可添加编辑对象,包括文字、线型、区域、注释等;
      6. 可方便调整平面比例;
      7. 整图操作简单,成图便捷;
      8. 自动生成标准坐标图框、比例尺和图例等。

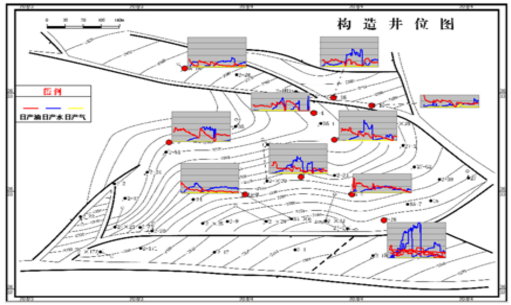

效果图:

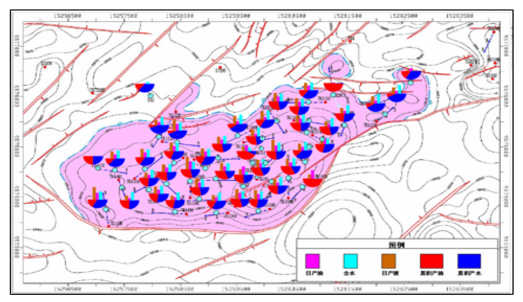

直方半圆组合图


产量趋势图

模块八、等值线分析系统
等值线分析系统是利用井位坐标、地层厚度、地层物性(砂岩百分含量、孔隙度、 渗透率等)自动绘制等值线图。为综合地质研究和油藏描述提供便捷的等值线软件工具。
-软件特点:
      1. 选井可视化,自动或手工选井;
      2. 等值线自动生成,采用样条插值自动平滑;
      3. 等值线条和标注可灵活编辑以及等值线的类型,切割 ,标注的位数;
      4. 可自动填充颜色,实时编辑颜色范围;
      5.自动生成标准坐标图框及比例尺。
效果图:


孔隙度等值线图

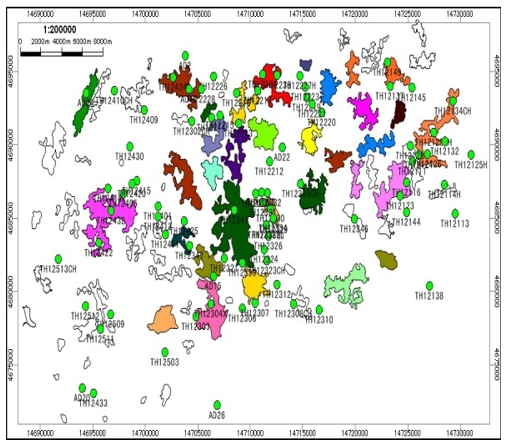

缝洞单元图


模块九、符号库管理

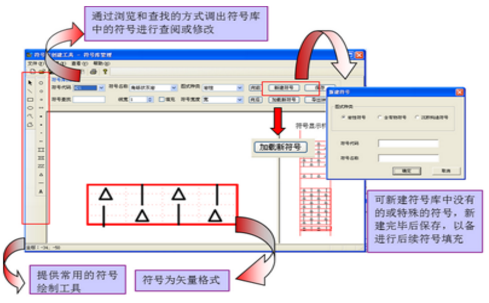

      符号库编辑模块主要提供了对岩性符号、含有物符号、沉积构造符号的编辑和管理功能。使用该工具可以在已有的符号库基础上新建用户需要的岩性符号、含有物符号、沉积构造符号,对已有的符号库中各项进行编辑、修改、删除等操作。
效果图:
